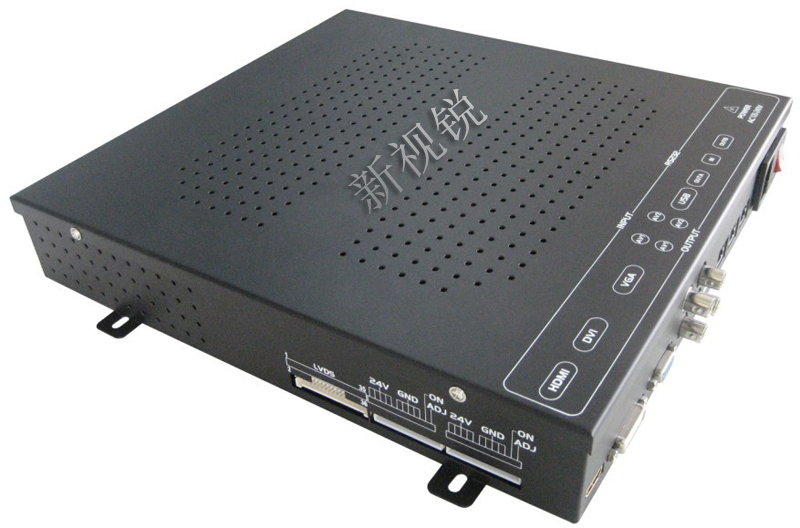

新視銳XSR-WP3000系列分布式拼接圖像處理器產品介紹：

    新視銳XSR-WP3000系列分布式拼接圖像控制系統是基于傳統集中式控制器的缺點及新的市場發展趨勢而出現的。分布式圖像控制系統就是以嵌入式系統為平臺，以專有實時圖像編解碼算法為手段，以高速以太網為通道，實現大屏幕拼接墻高性能高靈活性的顯示控制解決方案。

  新視銳XSR-WP3000系列分布式拼接圖像處理器是新視銳科技公司自主研發的國內首創的一款大屏幕拼接產品。它將計算機領域復雜的高帶寬網絡技術應用于視頻數據交換，通過網絡交換技術，可靈活的將大量的、多樣化的視頻源連接至同樣大量的、多樣化的輸出設備上，實現視頻的縮放、跨屏、漫游等功能。

   新視銳XSR-WP3000系列分布式拼接圖像處理器系統組成：

   新視銳XSR-WP3000系列分布式拼接圖像控制系統由輸入節點、輸出節點、千兆交換機、和控制節點（普通PC）及網線組成。輸入節點采集視頻信號并將它們轉化為可被輸出端點接收的通用格式，輸出節點接收此格式信號并將它們轉化為顯示器可顯示的格式。所有的新視銳XSR-WP3000系列端點都通過交換機互聯，交換機負責輸入到輸出的數據傳輸。

   新視銳XSR-WP3000系列分布式拼接圖像處理器技術特點：

  *分布式架構

   新視銳XSR-WP3000系列分布式拼接圖像處理器采用分布式架構。所有的節點都通過交換機互連，交換機負責輸入到輸出的數據傳輸。

  *純硬件壓解

   新視銳XSR-WP3000系列分布式拼接圖像處理器完全是純硬件解壓縮，無損壓縮，在保證網絡帶寬的同時沒有任何信息丟失。沒有操作系統。保證了整個系統的安全性、穩定性；

   減少DVI、VGA、HDMI、Video等信號線纜布線長度；

   傳輸距離遠，CAT5e網線：最大100m，光纖：最大10km；

   便于安裝，配置和維護；

   避免電器及輻射干擾對圖像影響。

  *即插即配

   新視銳XSR-WP3000系列分布式拼接圖像處理器所有節點都支持熱插拔操作，插上之后系統會自動配置，不用手動設置。

  *多屏聯動

   在一個新視銳XSR-WP3000系列分布式拼接圖像控制系統中可以定義多組大屏，盡管大屏之間相距較遠，但是他們可以共享信號。最典型的應用是在一棟樓中不同樓層間有多個大屏，通過新視銳XSR-WP3000系列分布式拼接圖像處理器，你可以把它們聯合起來使用。

  *自由拼接

   無幀間壓縮延時，從信號采集到顯示延時不到60ms

   高質量的多屏幕同步，高速運動目標無屏間切裂

   支持圖像任意縮放，跨屏，漫游，疊加

   支持圖像信號局部，單獨開窗拼接

   支持信號任意拖拽，大屏實時顯示

   支持單屏64路信號上屏

  *大屏回顯

   將整個大屏的內容縮小后在一個顯示器上顯示。該顯示器可以遠離大屏系統。讓操作人員更好的操作大屏。配合我們XSR-V2.1（在控制主機上安裝）軟件，你甚至可以在遠程查看大屏內容。

  *高分辨率底圖

   該項功能是網絡抓屏技術的擴展，可以將一張超高分率的圖片作為大屏的背景圖顯示，而且，背景圖是可以動態變化的。在一些監控領域，可以將GIS系統生成的地理信息圖片作為背景圖。

  *云端多顯

   新視銳XSR-WP3000系列分布式拼接圖像處理器可以將大屏顯示內容無線發布，用戶可以通過無線網絡登錄，用電腦或者手持終端設備收看大屏的顯示內容

 *數字標牌上屏

  數字標題、滾動橫幅發布，電子時鐘、實時氣象等控件顯示

  圖文信息自主編輯，任意數量子屏幕切分漫游策略

 *控制管理軟件強大靈活易用

  采用B/S架構，實現大屏控制，無需安裝軟件，可實現多用戶同時控制大屏

  跨平臺架構，支持WIN、Linux、Mac、Android等操作系統，可在IPAD、手機等手持設備實現大屏控制

  控制軟件支持信號實時信號預覽

  控制軟件支持顯示墻圖像預覽

  提供標準API，用戶自主開發大屏控制軟件

  支持256預案存儲，實現預案自由平滑切換

  開放協議，實現中控?zé)o縫對接控制

  采用參數化、可配置模式，實現各個型號屏幕控制

  新視銳XSR-WP3000系列分布式拼接圖像處理器性能指標：

  *交換機

   新視銳XSR-WP3000系列分布式拼接圖像處理器使用通用千兆2層交換機，小型配置使用24或48口的獨立交換機，中型規模使用可級聯交換機（48個新視銳XSR-WP3000系列分布式拼接圖像處理器口和兩個10G上行端口），兩個或三個級聯交換機可以提供96或144個端口。超過144個端口的大型配置需要一臺10G的骨干交換機，通過它系統可處理超過1,000路輸入端點和 1,000路輸出端點。

  *VGA  采集節點

   分辨率最高1920*1200  自動識別信號格式  單/雙千兆網自適應

 * DVI   采集節點

   分辨率最高1900*1200 自動識別信號格式 單/雙千兆網自適應

  *視頻采集節點

   4路標準視頻采集 自適應NTSC和PAL制式信號    單/雙千兆網自適應

 * 顯示節點

   單路數字DVI輸出最高分辨率1080P 單/雙千兆網自適應

  *網絡抓屏節點

   網絡抓屏軟件最高抓屏分辨率2560*1600幀率自適應網絡環境

 *超高分辨率底圖節點

   網絡抓屏軟件 最高分辨率65536*65536

   幀率自適應網絡環境

   提供二次開發接口

  *控制節點

   系統控制通過普通PC安裝新視銳XSR-WP3000系列 XSR-V2.1軟件，由網口接入交換機控制系統，支持Win2x/WinXp/WinVista操作系統，操作界面簡單直觀。用戶使用鼠標拖動就可實現系統拼接方案。

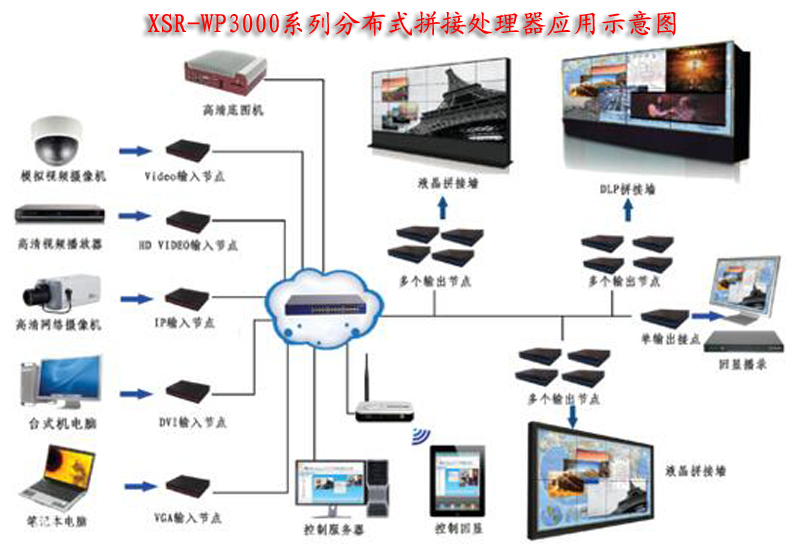

    新視銳XSR-WP3000系列分布式拼接圖像處理器典型應用示意圖：

    新視銳科技的新視銳XSR-WP3000系列分布式拼接圖像處理器完全是純硬件結構，不依賴操作系統，應用自己獨有的傳輸協議。安全性、保密性高，不會受到病毒的攻擊。不會出現網絡傳輸方面的故障。如拔掉網絡節點的傳輸網線再插上，大屏顯示圖像會在小于半秒內恢復正常的繼續顯示。
